| Funzioni
principali |
|
|
Concetto
interfaccia uomo/macchina facile da usare e perfettamente adattabile agli
impianti.
La superficie operativa grafica consente un lavoro intuitivo con i vari
strumenti necessari al controllo e alla manovra degli impianti assertiti |
|
|
Presentazione
di valori di misurazione, stati, setpoint attuali e di messaggi impianto/sistema
direttamente nella grafica utente con segnalazione cambio stati tramite
cambio colori e possibilità di tacitazione |
|
Configurazione
e presentazione di finestre archivio con dati storici e/o protocolli di
tendenza direttamente nella grafica impianto, per DP sia digitali che analogici |
|
Richiesta
password durante il procedimento di
operazione |
|
Organizzazione
di dati istantanei e dati archivio in un unica banca dati, con la conseguente
possibilita di: |
|
-
|
Richiesta
dati e protocolli a scelta libera |
|
-
|
Interrogazione
DP semplice e veloce attraverso un codice alfanumerico a 40 cifre
e assegnamento libero a gruppi dati |
|
-
|
Libera
scelta dei punti dati per I'archivio storico anche rispetto al periodo
della registrazione |
|
|
"Scripts"
liberamente programmabili per la creazione di qualsiasi programma speciale |
|
Elaborazione
di rapporti/protocolli individuali |
| |
|
Programmi
Start-Stop, controllo are di servizio
|
|
|
Adattamento
ottimale a lutte le esigenze dell'orario di esercizio tramite generoso orologie
programmatore pluricanale |
|
Riduzione
are di servizio tramite arreste ciclico degli impianti con controllo limiti,
rispettando i tempi di funzionamento minima e arreste massimo |
| |
| Sistema
codici di accesso / sicurezza dei sistema |
|
Protezione
d'accesso su livelli operativi liberamenta assegnabili |
|
|
Lettura
e controllo / intervento manuale / parametraggio e configurazione o livelli
di accesso individuali |
|
Documentazione
presenza operatori |
|
Watchdog
che controlla tutti i programmi e memorizza lo stato del sistema completo
(comunicazione con le sottostazioni, occupazione disco rigido, memoria,
stampanti e protocolli ecc.) |
| |

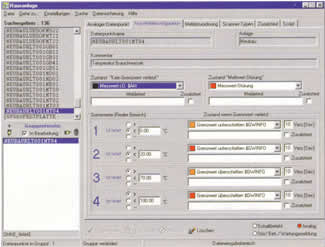

| Parametraggio,
configurazione, generazione dati sistema |
|
Attribuzione indirizzi punti dati |
|
|
Assegnazione
testi in chiaro |
|
Configurazione
regolazione
|
|
Impostazione
soglie |
|
Configurazione
soglie mobili
|
|
Impostazione
di funzioni a tempo |
|
Attivazione/disattivazione
punti dati |
|
Attribuzione
documentazione stampata a max. dieci stampanti diverse, spooling su disco
rigido in caso di guasto stampante |
|
Max.
128 canali di messaggio |
|
Stampanti
locali / rete / modem o SMS |
|

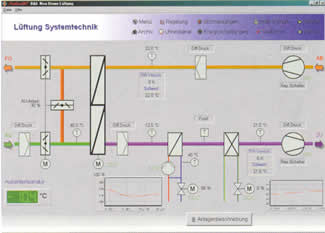

| Sistema
interattivo con grafiche dinamiche |
|
Monitor
grafico a colori con TrueColor senza riduzione qualita se ingrandito |
|
Rappresentazione
impianti con grafiche dinamiche tramite I'uso dei ricchi accessori software
|
|
Sovrimpressione
di dati rilevati come valori attuali, setpoints ecc.
|
|
Segnalazione
di cambio stato tramite cambio colore simbolo o sovrimpressione testo
|
|
Intervento
interattivo sull'impianto tramite mouse o tastiera
|
|
Biblioteca
simboli per creazione immagini |
|
Rappresentazione
tendenze tramite diagrammi a curve / a colonne
|
| |
|
Ottimizzazione
consumo energetico
|
|
Calcolo
entalpico |
|
Calcolo
calore residuo |
|
Logiche
recupero calore |
|
Ottimizzazione
programmi Start-Stop |
| |
| Ottimizzazione
carico elettrico, E-MAX |
|
|
Avviamento/arresto
utenze secondo elenco priorità |
|
|
Elaborazione
carichi elettrici |
|
Periode
di misurazione con calcolo tendenza secondo ciclo date dall'azienda elettrica |
|
Tempi
di funzionamento minimo / arresto massimo ed eventuali condizioni che vietano
l'arresto di determinate utenze parametrabili |
|
|
| Funzioni
ritorno rete |
|
|
Ripartenza
automatica del sistema operativo e di tutte le altre funzioni software |
|
Emissione
di messaggi memorizzati |
|
Ripartenza
scaglionata utenze |
| |
| Comando
Illuminazione |
|
|
Programmi
ottimizzazione comandati a tempo e/o ad evento (moduli da campo oppure attraverso
EIB-Bus, LON-Bus, ecc) |
| |
| Banca
dati storici / protocolli trend |
|
Archiviazione
contemporanea con assegnazione libera per max. 10.000 punti dati analogici
e 20.000 punti dati digitali, protocollazione entro i limiti dello spazio
sul disco rigido |
|
Funzioni
standard per archiviazione come valori medi, deviazioni, valori minimax
ecc.
|
|
Archiviazione
somme giornaliere, mensili, annuali (biblioteca macras disponibile)
|
|
Rappresentazione
dati storici tramite diagrammi a curve /a colonne (a colori)
|
|
Adattamento
scala automatico/manuale |
|
Personalizzazione/interpretazione
variabili 4 soglie allarme cambio colori per canale |
|
Registrazione
di protocolli particolari con propria scala temporale
|
|
Creazione
di protocolli di manutenzione |
|
Registrazione
di dati storici fino a 32 canali nella singola sottostazione PMC, trasferimento
via modem con sincronizzazione del archivio principale |
| |
| Interfacce
dati ad altri sistermi |
|
Trasformazione
dati e loro trasferimento ad altri programmi Windows (per es. MS-Excel)
che permette I'uso dei dati registrati e loro interpretazione per altri
scopi |
|
Interfacce
OLE per la communicazione con altri programmi Windows (per es. MS-Excel,
MS-Word, MS-Access) |
| |
| Opzioni |
|
Comando
remoto tramite modem protetto con codice di accesso |
|
Trasmissione
remota tramite SMS con testi in chiaro su max. 50 telefoni cellulari,
con controllo di ricevimento testo
|
|
Collegamento
di altri posti di lavoro con sistema Client/Server di Windows NT con protocollo
rete TCP/IP
|
|
Programma
di manutenzione Gon banca dati ricambi, distribuzione costi ecc
|
| |
| Comunicazione
aperta |
|
Integrazione
di sistemi di altra provenienza grazie all 'uso di protocolli standardizzati: |
| |
-
Profi bus FMS |
| |
-
BACnet |
| |
- Protocollo 3964r |
| |
-
lON-Bus |
| |
|
| |
|
| |
MS-Excel, MS-Word, MS-Access, Windows,
Windows NT sono marchi registrati della Microsoft Corporation
|
